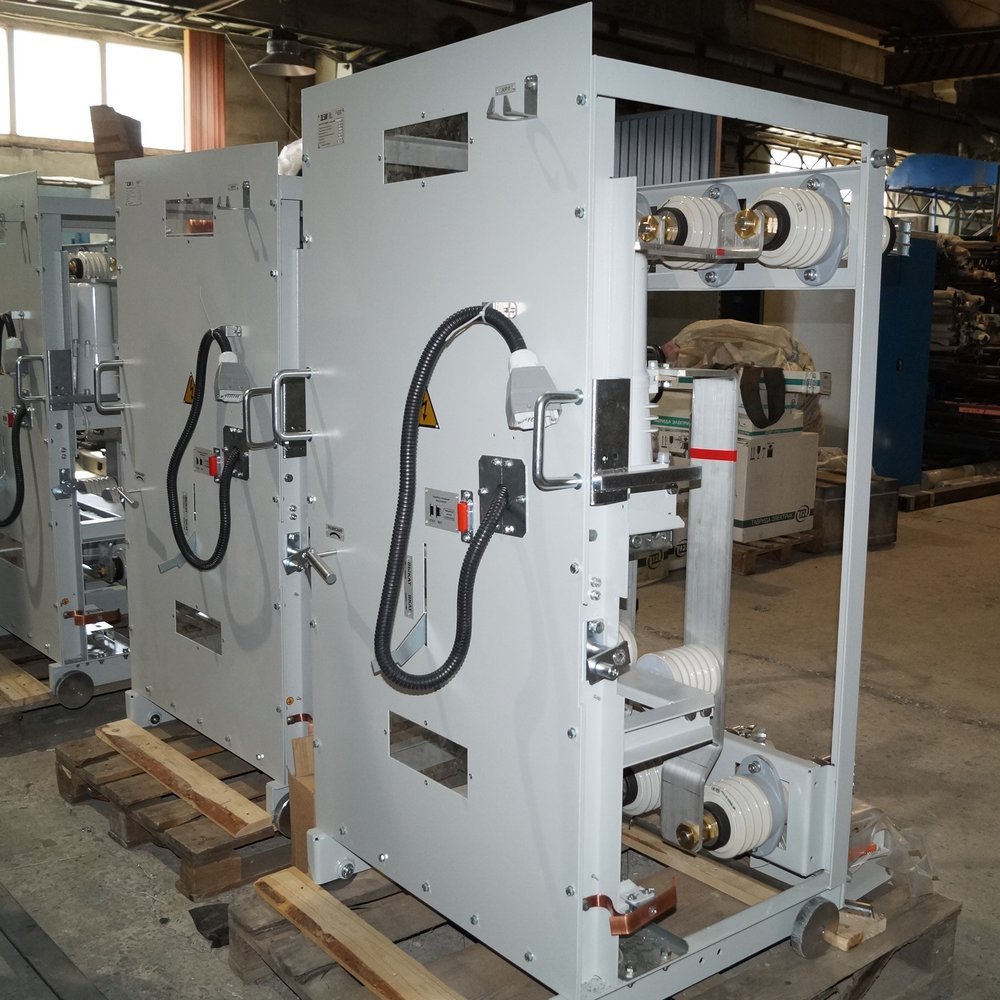

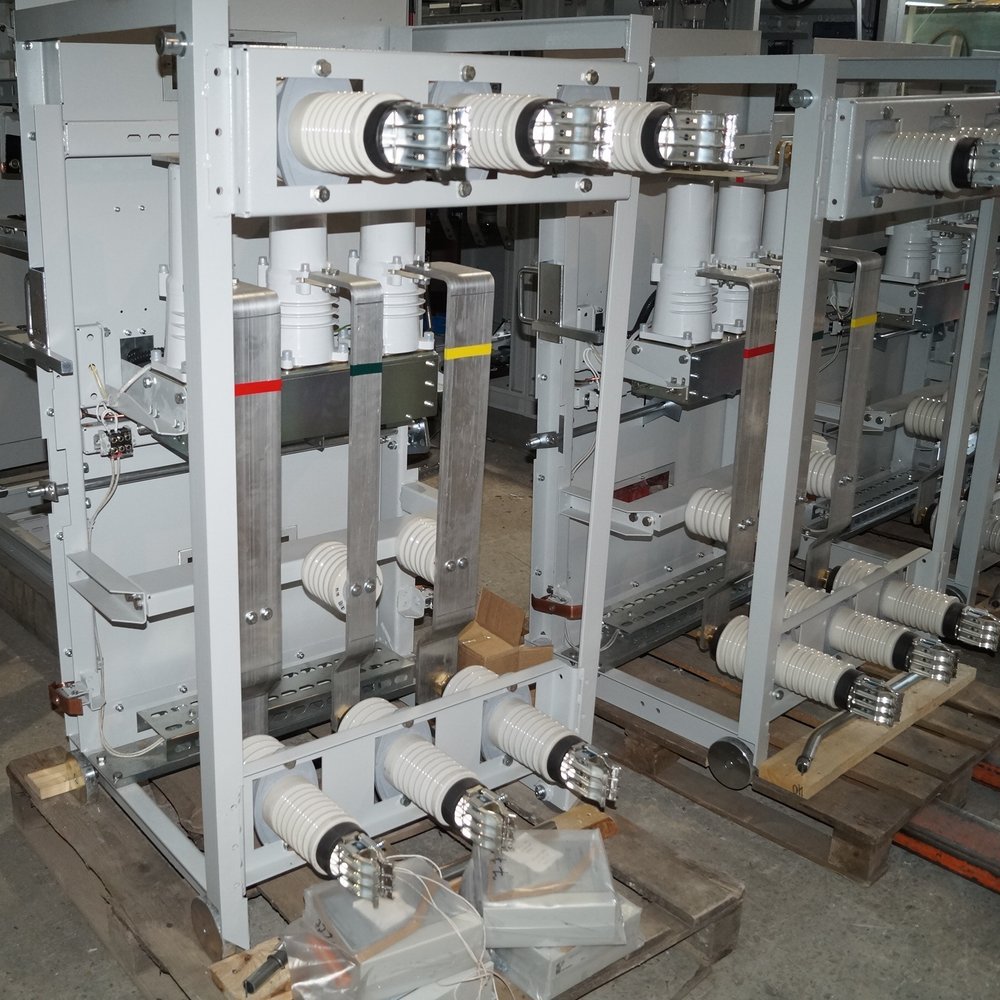

Выкатной элемент (ВЭ) для ячейки КРУ серии К-6У, К-IVУ

Выкатные элементы для ячеек КРУ представляют собой подвижный элемент с установленным на него высоковольтным выключателем, ошиновкой и силовыми разъемами. В качестве высоковольтных выключателей ранее устанавливались масляные, однако в настоящее время большая часть их имеет тенденцию к замене на вакуумные.

Процесс модернизации КРУ путем замены высоковольтного выключателя называется ретрофитом. Данная процедура является наиболее экономически выгодным для предприятия. Замена занимает считанные минуты, это связано, прежде всего, с тем, что выкатной элемент, изготовленный на ООО ПКП «Завод силовой электроаппаратуры», приходит к потребителю в максимальной заводской готовности.

ООО ПКП «Завод СЭА» освоил выпуск выкатных элементов КРУ с установкой на них вакуумных выключателей.

Особенности выкатных элементов КРУ К-IV(6)У

• Рама ВЭ изготовлена из прокатного угольника 50х50х5 и листовых деталей из 4, 6, 8 мм г/к стали.
• Рама имеет жесткую, цельносварную конструкцию.
• В качестве изоляторов применяются полимерные (возможна установка и фарфоровых).
• Конструкция рамы предусматривает установку ОПН (ограничитель напряжения) на ВЭ.
• Предусмотрены различные варианты установки оперативных блокировок, используя блок-замок и путевой выключатель.
• Многообразие вакуумных выключателей для установки. В качестве высоковольтного вакуумного коммутационного выключателя возможна установка следующих аппаратов:


  - BB/TEL-10/20(31,5)/1000-2000;
  - ВБЭ(С)-10/20(31,5)/630-3150, ВБП-10/20(31,5)/630-3150;
  - ВБМ-10/20(31,5)/630-3150;
  - ВВТЭ-М-10/20(31,5)/630-3150;
  - VD-4;
  - LF;
  - Эволис (Шнейдер Электрик);
  - 3АН (Сименс);
  - VF-10/20(31,5)/630-3150 (ПО «Элтехника»), ВВ/AST-10/20(31,5)/630-2500.

В комплекте с выкатным элементом поставляется рычаг вката-выката ВЭ и вся необходимая техническая документация, включая паспорт на выключатель и на ВЭ.

Подробнее об актуальных ценах, наличии и сроках доставки уточняйте у нашего менеджера.
