Ячейка КРУ-2-10 от производителя

Завод СЭА производит ячейки КРУ-2-10.

Устройства комплектные распределительные серии КРУ-2-10м предназначены для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц и номинальным напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью.

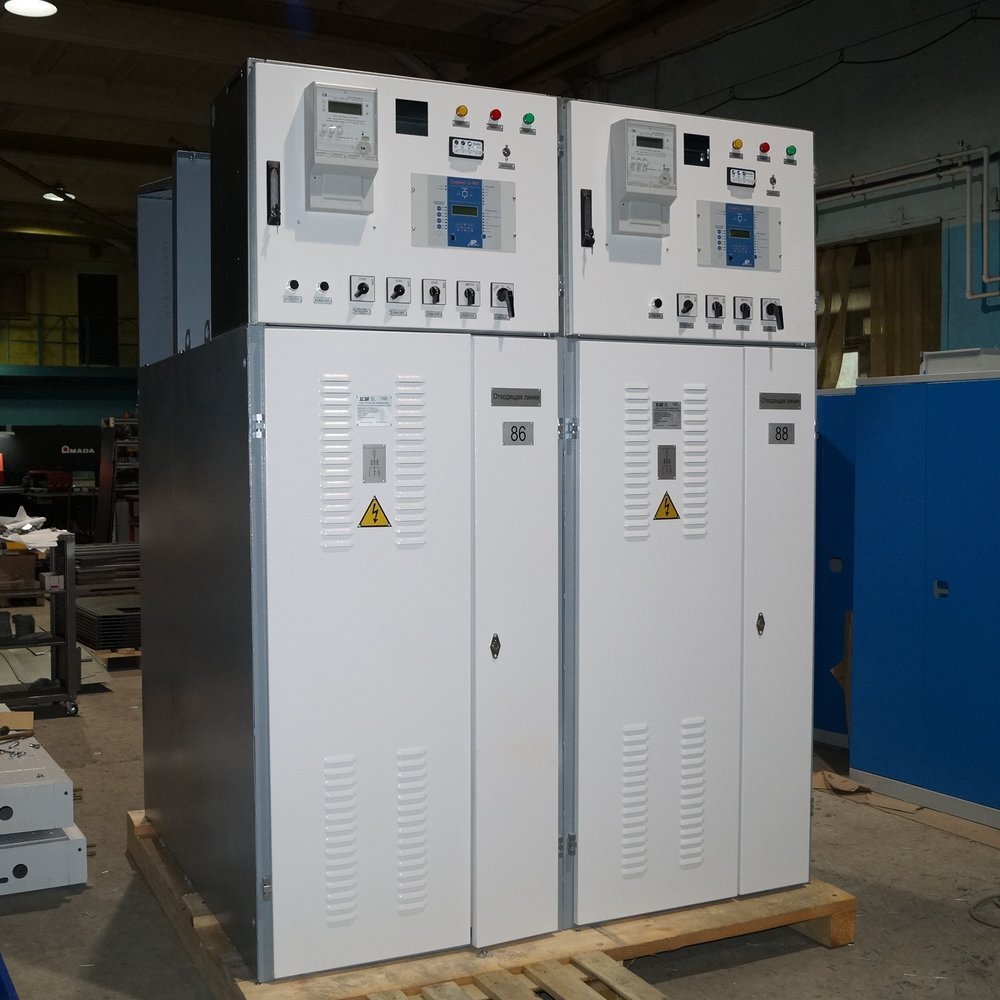

Ячейка КРУ-2-10 представляет собой набор отдельных шкафов с коммутационными аппаратами, приборами измерения, устройствами автоматики и защиты, а также аппаратурой управления, сигнализации и другими вспомогательными устройствами, соединенными между собой в соответствии со схемой электрической расположения, с запасными частями и принадлежностями.

В состав КРУ-2-10 могут входить:

• шинные мосты для связи КРУ одной секции, расположенных в два ряда;
• шинные вводы от стены помещения распределительного устройства до шкафа ввода.

Шкаф КРУ-2-10 с выключателем состоит из трех основных частей:

• корпус шкафа;
• выкатной элемент;
• релейный шкаф.

Корпус шкаф представляет собой сборную жесткую металлическую конструкцию, разделенную глухими металлическими и изоляционными перегородками на четыре отсека:

1) отсек сборный шин ячейки КРУ-2-10 образуется двумя стойками, верхней крышкой и нижней перего-родкой и проходными изоляторами. В отсеке сборных шин на опорных изоляторах устанавливаются сборные шины с отпайками к верхним контактам розетки разъединителя. Сборные шины и отпайки окрашиваются в цвета, соответствующие фазировке.

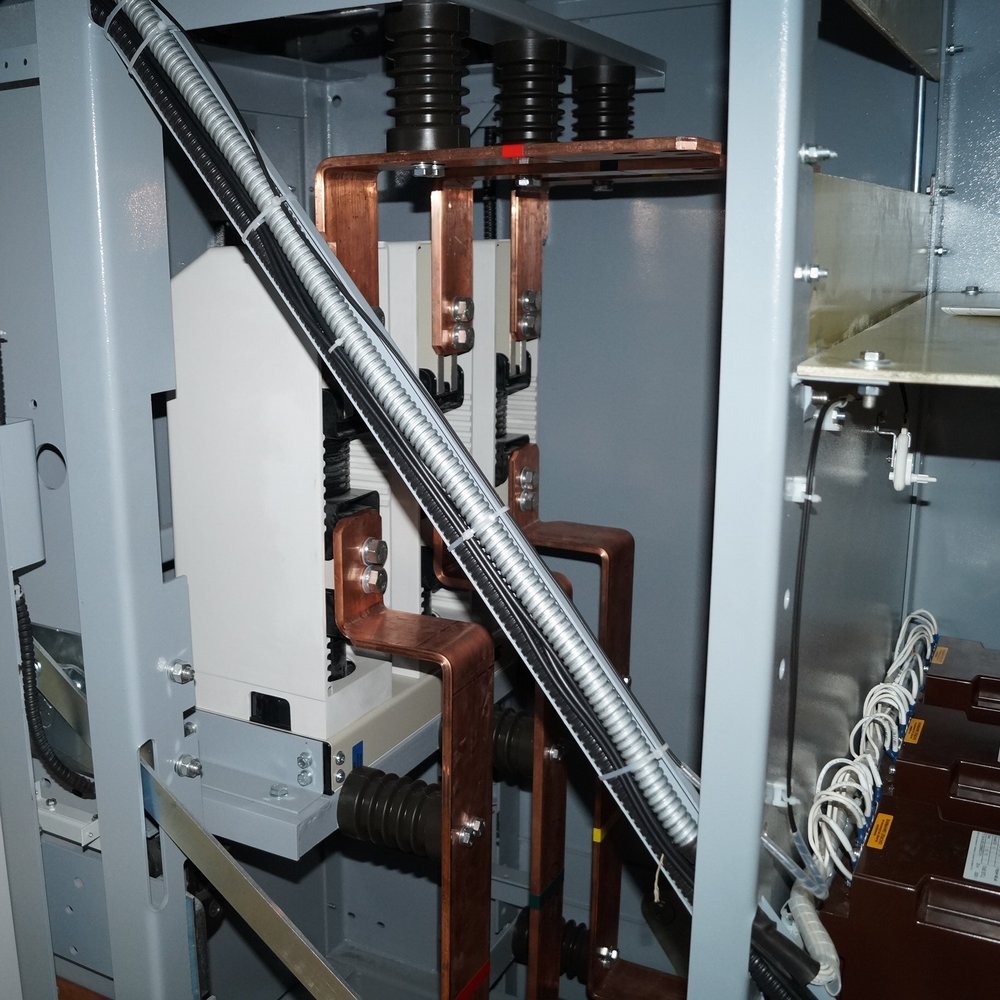

2) Отсек верхних контактов розетки разъединителей образуется нижней перегородкой шинного отсека с проходными изоляторами, верхней изоляционной перегородкой 6, отсека трансформаторов тока и кабельных заделок и съёмной крышкой, устанавливаемой с задней стороны шкафа. Верхние контакты розетки разъединителя устанавливаются на опорных изоляторах и со-единяются с отпайками, пропущенными через проходные изоляторы из отсека сборных шин ячейки КРУ-2-10

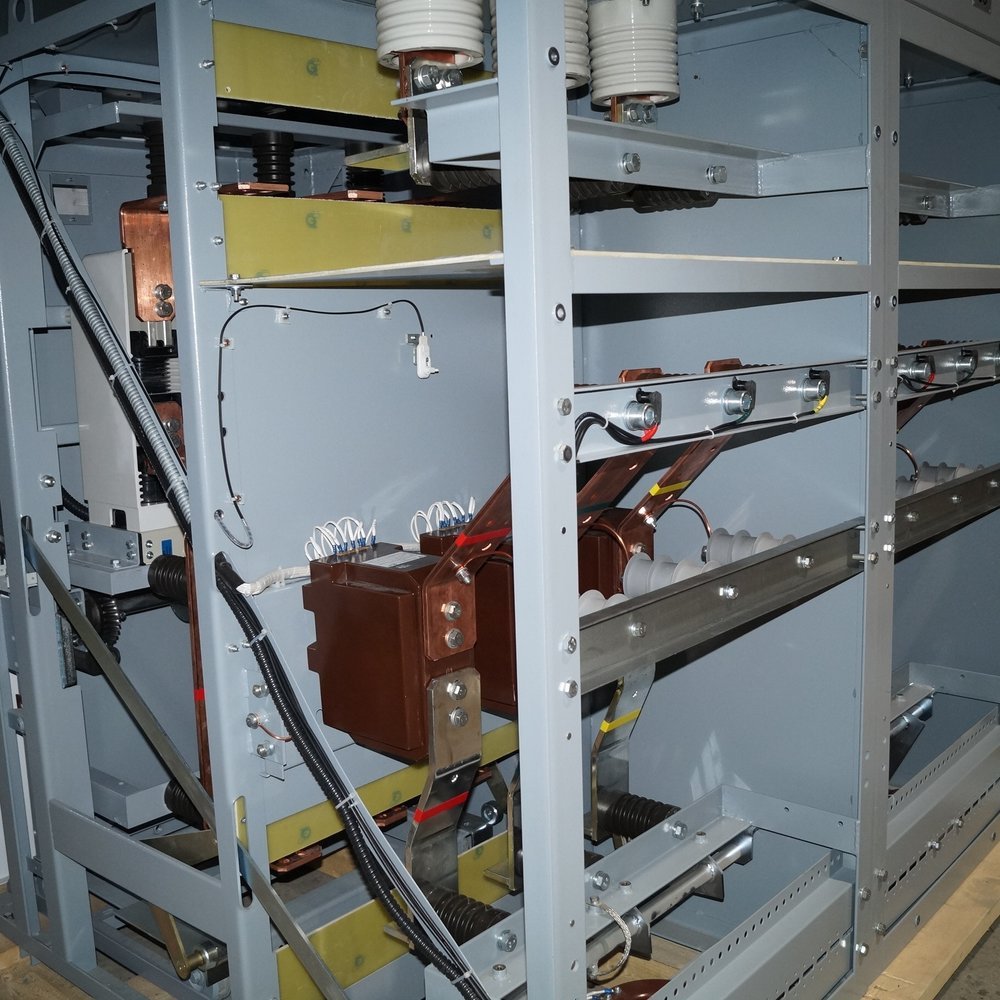

3) Отсек трансформаторов тока (линейный отсек) образуется перегородкой, съёмной крышкой, съёмной перегородкой между линейным отсеком, отсеком для выкатного элемен-та и боковыми листами обшивки шкафа.

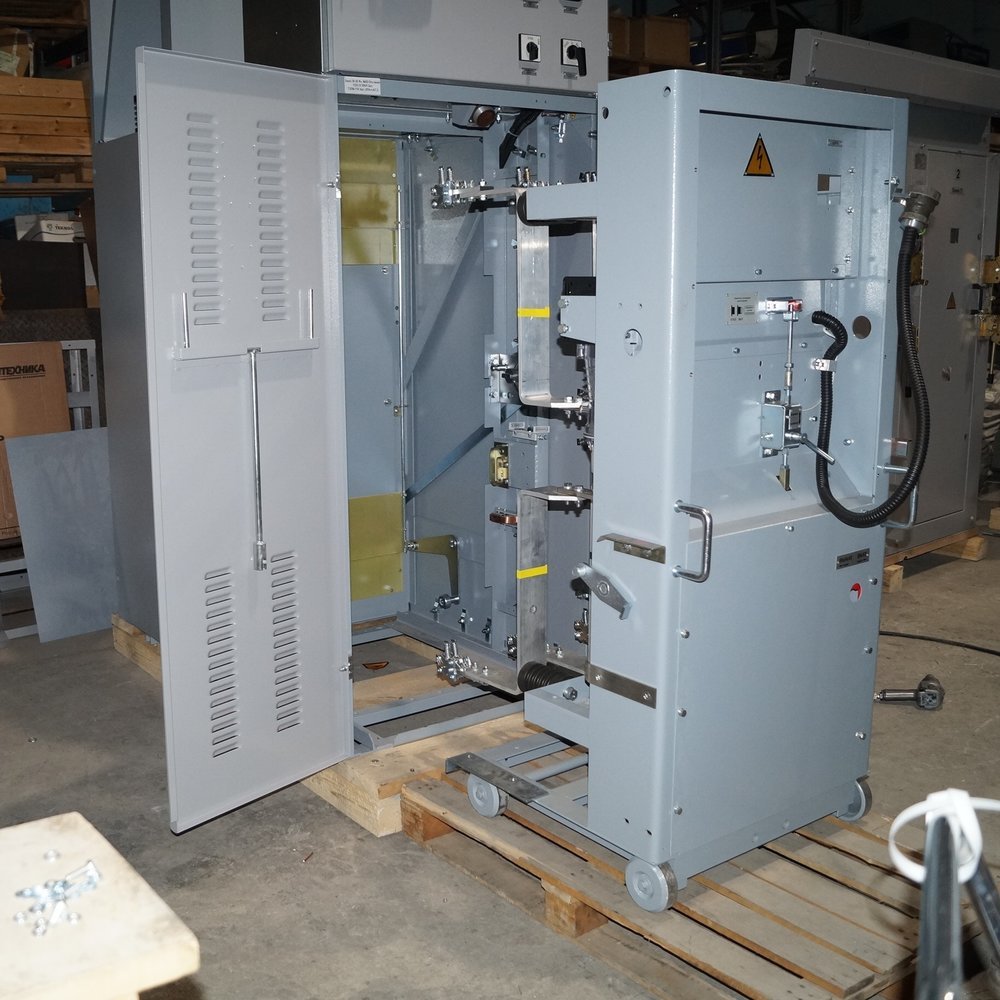

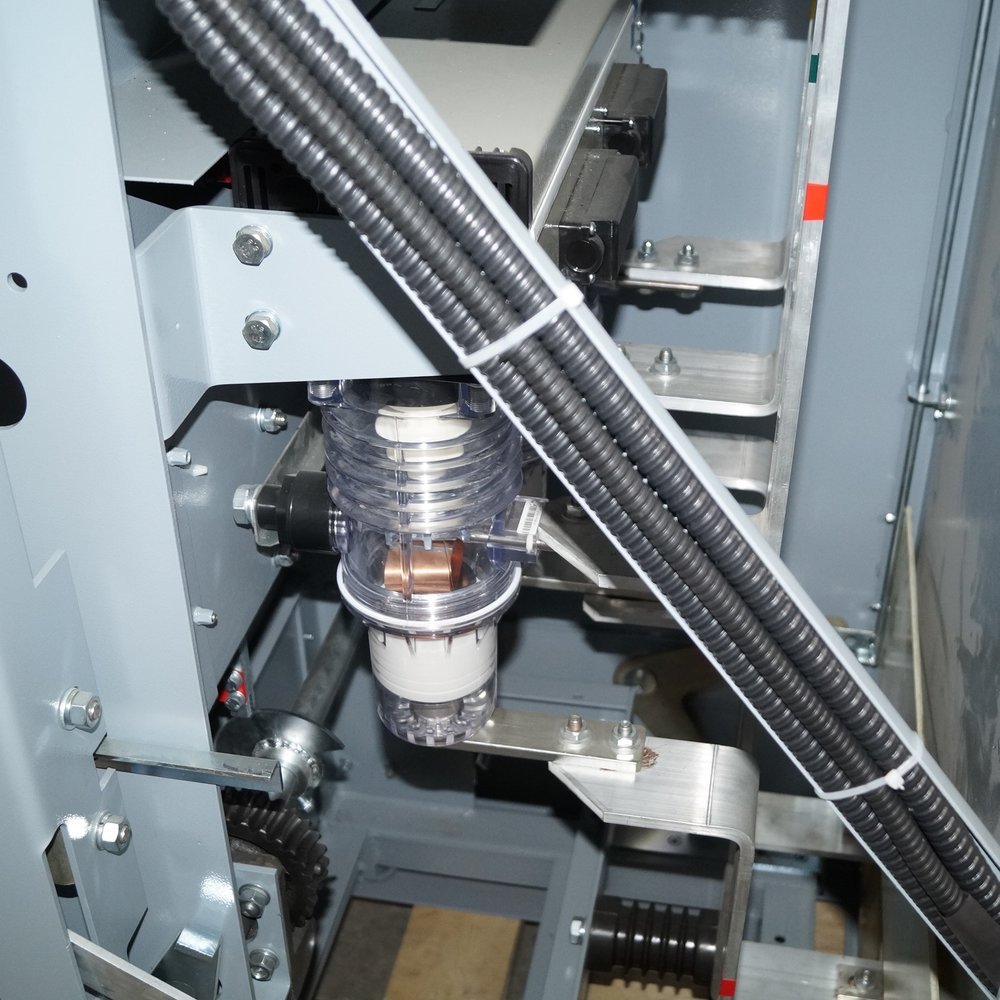

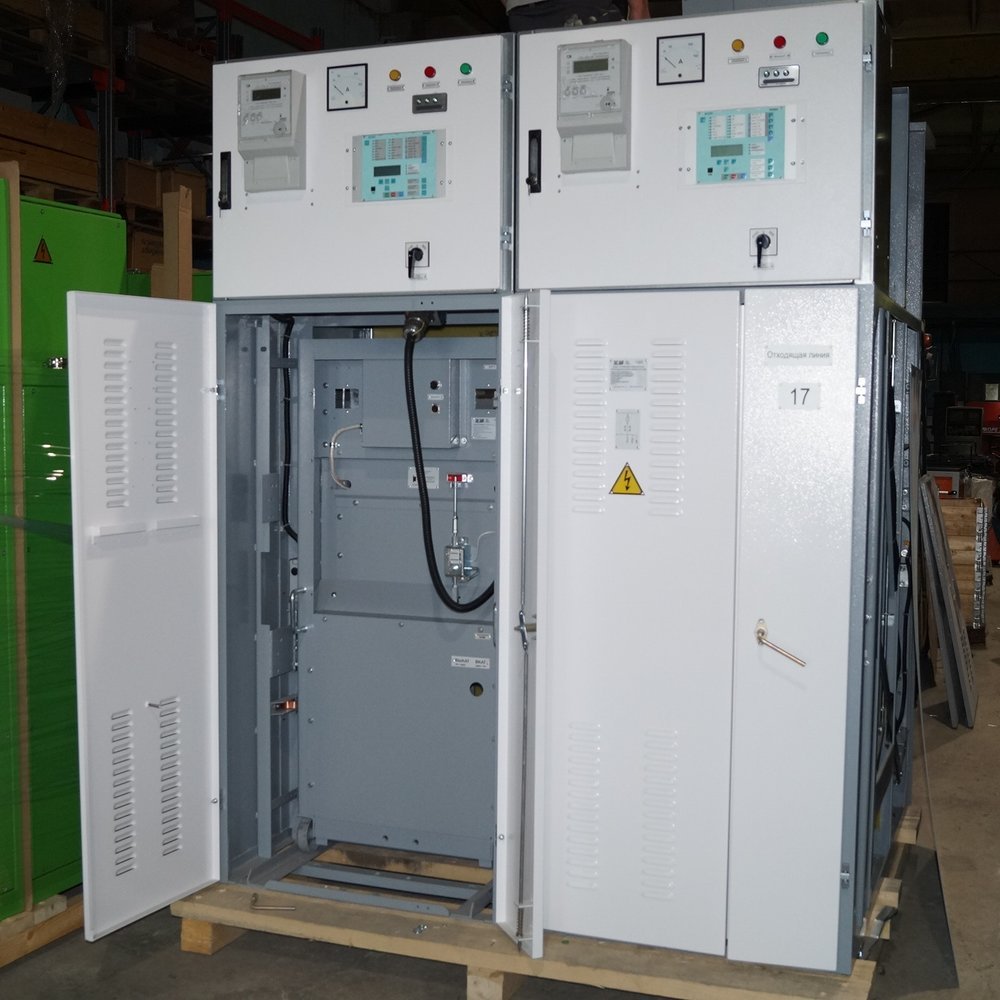

4) Отсек для размещения выкатного элемента отделён от отсеков верхних и нижних кон-тактов розетки разъединителей металлическим съемным листом и шторками, открывающимися при вкатывании выкатного элемента в рабочее положение. Выкатной элемент ячейки КРУ-2-10 представляет собой жесткую каркасную конструкцию, на котором устанавливаются аппараты в зависимости от типа шкафа.

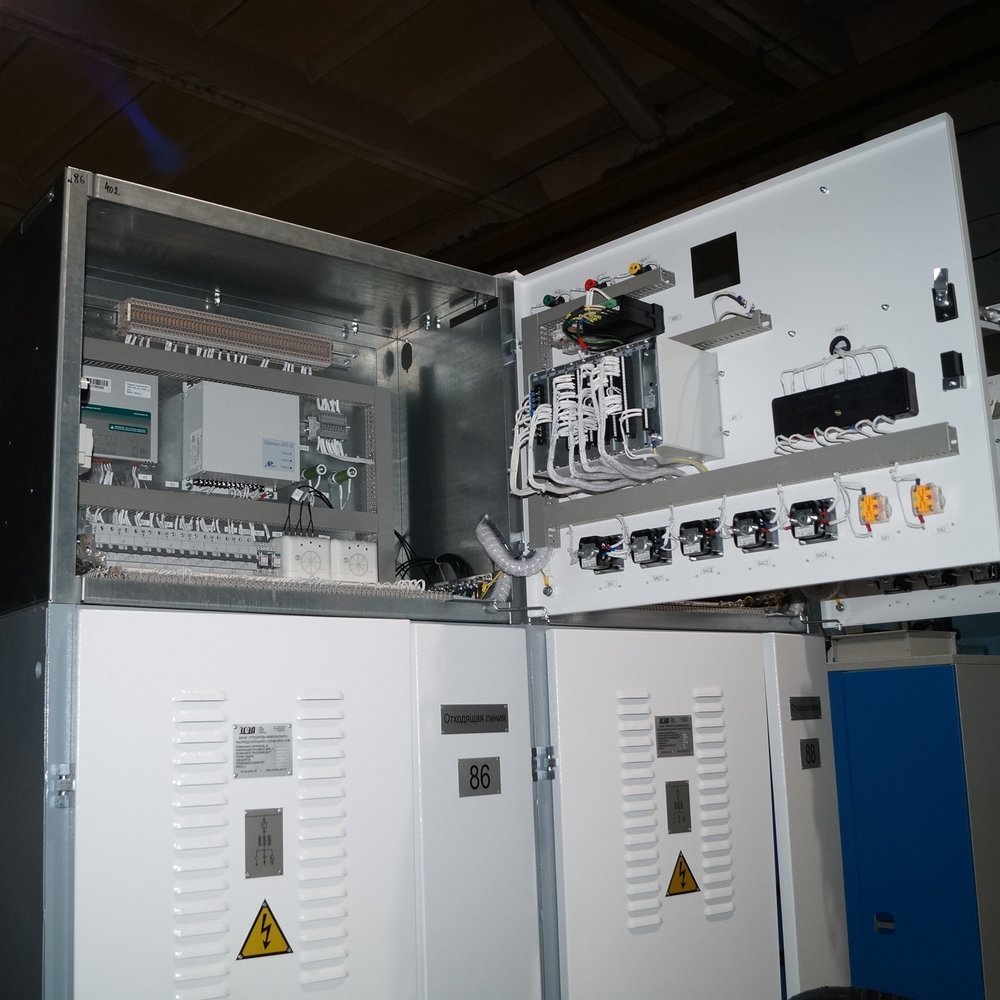

Релейный шкаф ячейки КРУ-2-10 представляет собой сварной каркас с дверью, внутри по требованию заказчика или при насыщенной релейной аппаратурой устанавливается поворотная панель. На двери релейного шкафа При установке шкафов КРУ-2-10 в не отапливаемых помещениях предусмотрен подогрев релейного шкафа. могут быть размещены аппараты управления, сигнализации и приборы учета электроэнергии и измерения. Перечень и типы приборов, устанавливаемых в релейном шкафу ячейки КРУ-2-10, определяются схемами соединений вспомогательных цепей шкафа.

Габаритные размеры ячейки КРУ-2-10: ширина 900 мм, высота 2380 мм, глубина 1664 мм.

При заказе ячейки КРУ заполняется опросный лист с перечнем необходимого оборудования, устанавливаемого в ячейку КРУ-2-10.

Завод СЭА предоставляет гарантию 3 года на ячейки КРУ.

Качество ячеек доказано многолетним опытом производства КРУ нашим предприятием и положительными отзывами обслуживающего персонала.

Продукция сертифицирована.
